T系列

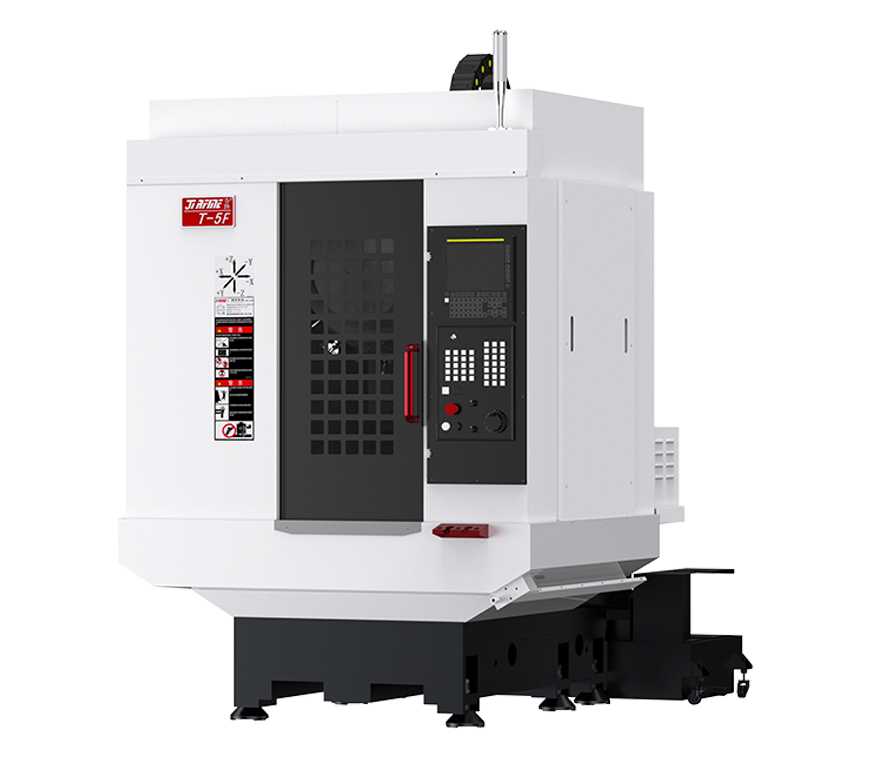

T-5F
高速钻铣加工中心
合用于3C行业精密加工
技术参数
| 名称 | 项目 | 单元 | 规格 |
|---|---|---|---|
| 行程 | X轴行程 | mm | 500 |
| Y轴行程 | mm | 400 | |
| Z轴行程 | mm | 350 | |
| 主轴鼻端到工作台的距离 | mm | 180 - 530 | |
| 主轴中心至Z轴护罩距离 | mm | 411 | |
| 工作台 | 工作台尺寸 | mm | 650 x400 |
| T形槽(尺寸×槽数×间距) | mm | 14 x3x125 | |
| 工作台最大载沉 | kg | 250 | |
| 主轴 | 转速 | rpm | 20000/24000 |
| 主轴锥度 | # | BT30 | |
| 传动方式 | # | 直结式 | |
| 进给 | 三轴切削进给 | mm/min | 1 - 10000 |
| 三轴急剧进给 | m/min | 48/48/48 | |
| 换刀系统 | 刀具数 | pcs | 21 |
| 刀具最大沉量 | kg | 3 | |
| 刀具最大长度 | mm | 250 | |
| 刀具直径（满刀/邻空刀） | mm | 100/140 | |
| 刀库大局 | # | 夹臂式（伺服） | |
| 数控系统 | 节造系统 | # | FANUC 0I-MF |
| 主轴电机功率 | kw | 3.7/9 | |
| 三轴电机功率 | kw | 2.5/2.5/2.7 | |
| 其他 | 所需空气压力 | kgf/cm3 | ≥6 |
| 电力需要 | KVA | 15 | |
| 表形尺寸（长x宽x高） | mm | 1680x2353x2550 |
加工利用

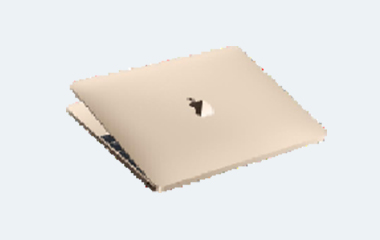

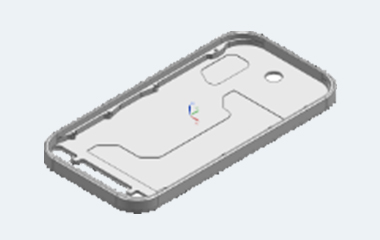

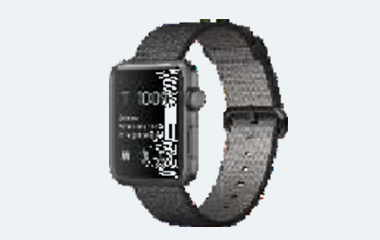

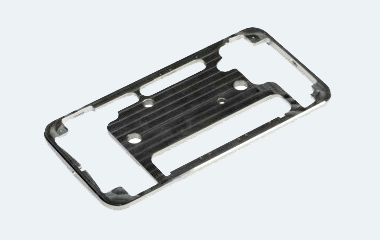

应对车间批量加工零件，，，， ， ，，，出格适合大批量幼型金属件加工：3C手机中框、铰链系统、按钮、卡托及其他精藐幼零部件
-
013C行业
