行业

分析

随着国度颁布“2035碳峰碳中和」亟略部署，，，，，新能源汽车的消费潜力得到进一步开释，，，，，同时带头了三电系统产业的急剧发展。。。。。。。

其中，，，，，我国新能源汽车电控市场规模年均复合增长率为25.95%。。。。。。。预计将来5年市场规模将维持高速增长态势。。。。。。。

新能源汽车有关加工零件将削减40%，，，，，零件资料由铸铁、钢，，，，，转造成铝，，，，，零件对主轴刚性要求降低，，，，，各轴行程变大，，，，，零件的五轴需要量增长

工艺分析

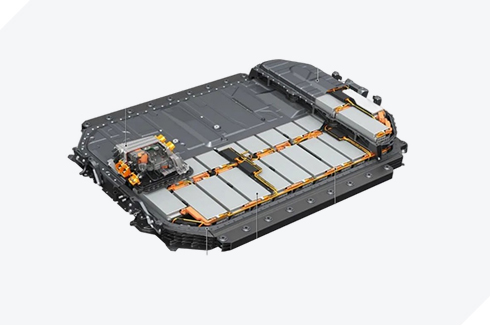

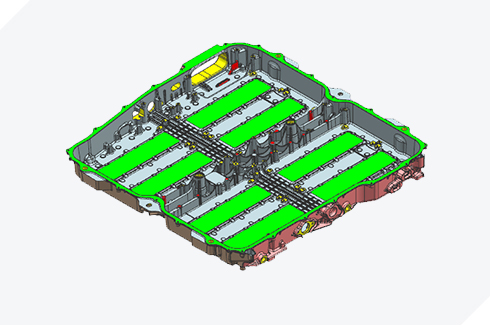

电池托盘加工工艺

必要将各部件加工完之后，，，，，通过摩擦焊拼接在一路后再整体加工，，，，，工序较多，，，，，相对来说要单一

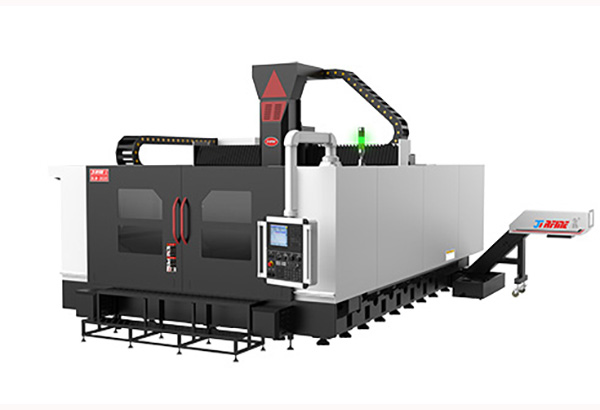

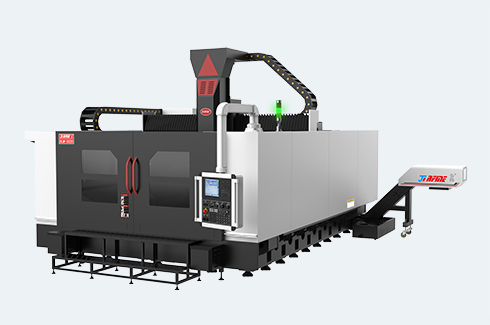

但因整体加工时，，，，，因工件大、效能要求又高，，，，，必要使用大行程、高速型设备，，，，，推荐轻型高速龙门 LM-1614/DLM-3020

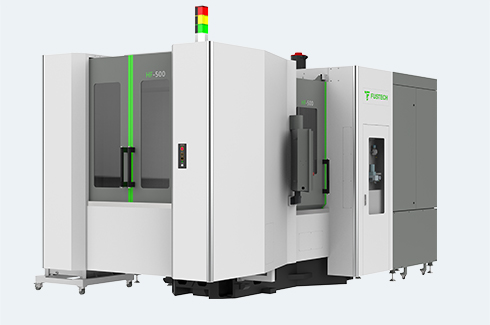

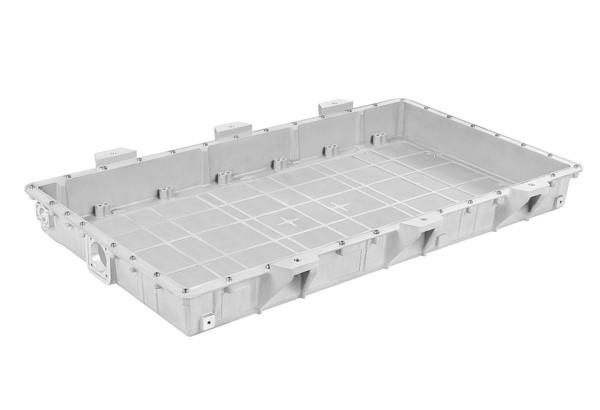

整体压铸电池托盘：整体性好，，，，，一次成型，，，，，不必要进一步的焊接工艺，，，，，产品状态较复杂，，，，，加工相对来说比力复杂，，，，，工序集成度要求高，，，，，宜使用卧式（HF-500）或 JVH-500 设备

原资料

型材切割

CNC

焊接

总成加工

设备选型分析

01

节造器壳体立加FMS出产单元
- 某企业新能源节造器壳体年产25万件
  规划全自动立加出产线，，，，，能实现的急剧换产，，，，，依照客户需要、工艺要求、关节机械人的合理利用铺排

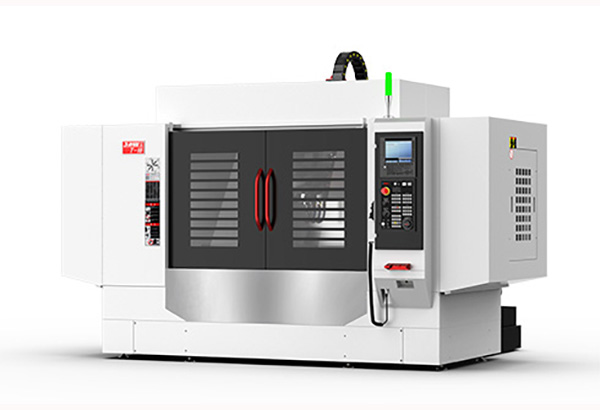

  共同尊龙抖圈官网16台V8、一个地轨关节机械人、一套毛坯料仓、一套下料料路、一套出产治理软件、 NG料路、抽检台、气吹箱实现FMS柔性出产单元
02

电机轴自动线出产单元
- 自动线出产单元：2台尊龙抖圈官网车床EQT08-380、一套HUB一拖二桁架机械手,手爪系统、料仓防护系统等组成
  单件加工节拍150秒/件，，，，，该自动加工单元年产15万件电机轴
  实现28个自动化出产单元56台车床
03

电机壳壳体自动线
- 3DUR电机壳体自动线（节拍136s）
  蕴含3台五轴加工中心、地轨关节机械人,手爪系统、料仓、扫码枪以及防护系统等全数自动加工单元
04

左右箱体自动线
- 3DUF左箱体自动线（节拍83.275s ）
  3DUF左箱体自动线（节拍83.275s ）
  蕴含6台五轴加工中心、地轨关节机械人、手爪系统、料仓、扫码枪以及防护系统等全数自动加工单元
